STLXQ一次消谐器

1  概述
6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)有二个相关问题需解决：
a.PT的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电；
b.电网中的弧光接地使PT频频烧毁。
使用STLXQ（STLXQ-B）一次消谐器可有效地解决上述问题：1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定；2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁；3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断；4、当系统发生单相接地后可较长时间保护PT免受损坏。
电磁式电压互感器当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使PT过饱和，则可能产生铁磁谐振过电压。出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。
STLXQ一次消谐器，是安装在6～35kV PT一次绕组Y0接线中性点与地之间的高容量非线性元件，起阻尼与限流的作用。该消谐器完全符合现行电力部标准DL/T 620—1997《交流电气装置的过电压保护和绝缘配合》第4.1.5 条中的规定，可以起到良好的限制电压互感器铁磁谐振的效果。
如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组将成为该电网对地唯一金属性通道。单相接地或消失时，电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝(0.5A)熔断。而安装了STLXQ型系列消谐装置后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。
STLXQ型消谐装置没有瓷套，器本体是以特殊原料经独特工艺烧成，本体之间用特制合金连接，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，很受用户欢迎。
2  主要特点
我公司最新推出的“STLXQ型系列消谐器，全部采用大容量非线性元件及特制合金进行制造。该装置的主要特点有：
1.STLXQ型器全部采用特殊合金进行制作，更采用单片大通流非线性元件，消除了原多片并联结构的消谐器中通流不均匀现象，性能更加稳定。
2.PT高压熔丝一般为0.5A,而烧断时可能导致PT中性点不接地及其他事故。由于采用更优秀材料及工艺生产，STLXQ型系列消谐器通流能力高达500mA。
3.STLXQ型系列消谐器针对半绝缘PT提供特制半绝缘消谐器(带B型)，可以有效限制消谐器两端电压，从而保护中性点绝缘。
4.STLXQ型消谐器体积超小，尤其适合于PT柜及手车柜中安装。整个消谐器采用金属材料直接连接，无瓷套，无炸裂危险。
消谐器本体主要电气参数见表1
表格中的参数为我公司典型产品参数，如用户有不同要求，我厂可根据用户要求生产。

表1 消谐器本体电气参数表

４  选用原则
STLXQ型系列消谐器按照PT所在电网额定电压可以分为10kV及35kV两种，其中10kV消谐器也适用于6kV电网中的PT。
选取消谐器的型号除了与压变所在电网额定电压有关，还与压变高压绕组X端（尾端）的绝缘等级有关。由于消谐器是串在PT一次绕组中性点与地之间的非线性阻尼元件，其非线性特征使得消谐器在正常工作电流段具有一定的阻值，从而有效地限制高压涌流和铁磁谐振。可是当电网发生异常的大电流（如雷击、电网断线谐振）时，会产生一个比较大的电压，如果压变尾端绝缘等级不强（俗称半绝缘压变，其高压尾端与二次侧一同输出），就有可能损坏压变X端绝缘。针对这种情况，STLXQ型系列消谐器因压变X端绝缘等级不同而分为STLXQ型和STLXQ型(B)型，STLXQ型(B)型提供采用特制本体和元件，能有效限制消谐器两端电压，使其在半绝缘压变的绝缘耐受水平之下，从而有效保护中性点绝缘。
经查资料得到国内主要厂家6～35kV压变绝缘结构，根据运行经验建议选配系列消谐器如下：

表２　STLXQ系列消谐器建议选配型号表

5.外形尺寸
STLXQ型系列消谐器安装尺寸图如下图所示(单位：mm)。

图1A：STLXQ-10型普通型 及STLXQ (B)-10型
图1B：STLXQ-35型普通型 及STLXQ (B)-35型

6  安装说明

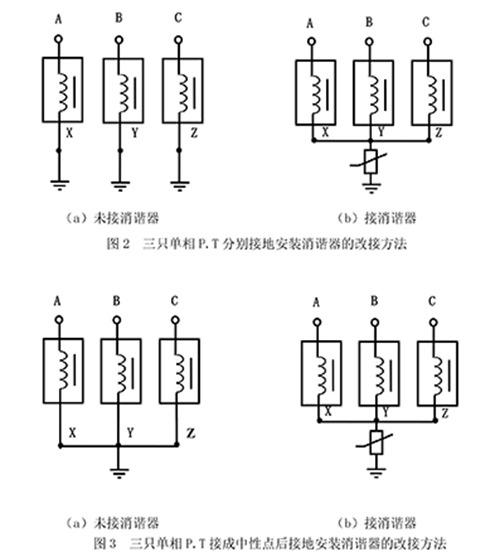

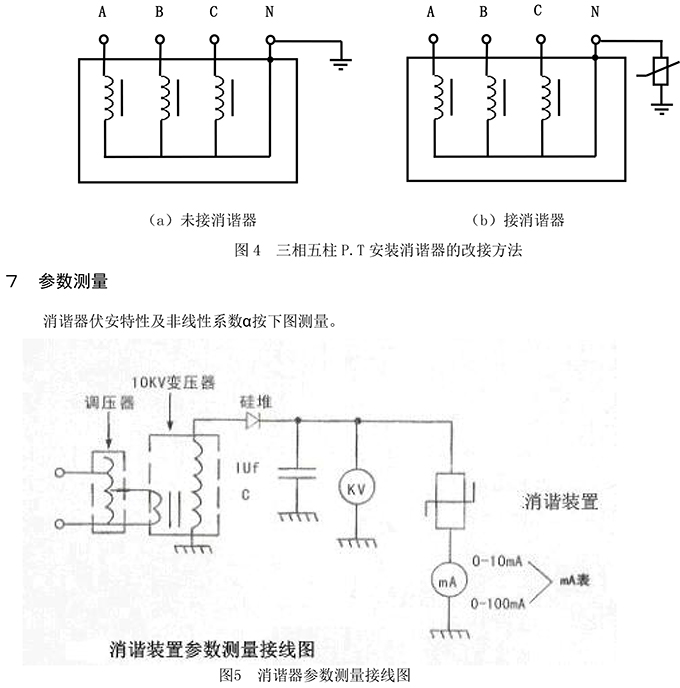

6．1 STLXQ型消谐器的本体必须安装在压变中性点与地之间，下端固定接地，上端接中性点。如图2所示。可以直接固定在压变本体的螺杆上（注意 JDZJ-6～10型压变的固定螺栓是不接地的。需将消谐器接地端与接地螺栓相连接）。也在以固定在压变附近支架上。
6．2  若安装在压变柜内，消谐器本体与周围接地体的距离建议≥5cm。消谐器上端与压变中性点采用绝缘导线连接(已随消谐器中提供)。如果您需要更换导线，导线要有一定的机械强度，建议导线截面不小于。
6．3  消谐器不分正负极性。一般垂直安装，也可以水平安装。在户外时，装在压变的就近边上，消谐器虽有防雨功能，不宜直接经受日晒雨淋。可以直接固定在压变本体的螺杆上（注意 JDZJ-6～10型压变的固定螺栓是不接地的。需将消谐器接地端与接地螺栓相连接）。也在以固定在压变附近支架上。
6．4  现场测量可用1000V摇表测消谐器的绝缘电阻电阻，一般约为0.5MΩ,即可安装.

8  运行注意事项
安装STLXQ型消谐器后开始运行时，请注意以下事项：
 8.1  若压变开口三角两端的电压小于0.3V, 请检查开口三角两端是否被短路。此类短路故障在电网正常运行时没有反映，但电网单相接地时间稍长就会将三相压变烧毁。此类故障不是谐振，STLXQ型消谐器不能防止。 由于此类故障在正常运行时没有反应，极容易被忽视，近年来时有发生。
8.2  若压变开口三角两端的电压在0.3  3V之间,有可能一次绕组接的消谐器被短路。请检查一次绕组的接线。出现这种情况最多的是：消谐器接入后，压变一次绕组中性点与地之间的接地线没有解开。
8.3  若压变开口三角两端的电压大于3V很多,请用万用表测频档测量开口三角两端的电压。若此电压频率是50Hz，是由于三相压变伏安特性差别过大造成的；消除方法：选三只伏安特性基本一致的压变一组使用。

9  随机文件
a）装箱单；
b）产品合格证；
c）产品说明书；

10 质量保证及注意事项
10.1产品出厂后，在用户完全遵守本产品说明书规定的运输、贮存、安装和使用要求的情况下，产品自出厂之日起一年内，如发现产品及其配套件发生非人为损坏，本公司负责免费维修，并对售出产品负责终身维修，超出一年期限装置维修酌情收取适量成本费。
10.2包装好的产品在运输过程中----------*的贮存温度为-25℃~+55℃，相对湿度不大于95%。产品可承受在此环境中的短时贮存。
10.3包装好的产品应贮存在-10℃~+40℃、相对湿度不大于80%、周围空气中不含有腐蚀性、火灾及爆炸性物质的室内。
10.4新装置打开外包装后请仔细核对产品装箱清单，如发现实物与清单不符等事项，请及时与我公司联系，以免影响您使用。
10.5 说明书中的配置更改恕不另行通知，以随货说明书为准。
