一、概述
  中性点经电阻接地可有效限制间歇弧光接地过电压、降低系统操作过电压、消除系统谐振过电压、方便配置单相接地故障保护、可在短时间内有效切除故障线路。从而降低系统设备的绝缘水平，延迟系统设备的使用寿命，提高系统运行的安全可靠性。

STZR-FXR系列非线性中性点接地电阻柜是0.4～35kV配电网中变压器中性点接地保护专用成套设备，目前已广泛应用于以电缆线路为主的城市配电网、大型工业企业、化工、港口等重要电力用户配电网以及发电厂厂用电系统。

产品采用多组高能非线性电阻片组并联，各路的伏安特性完全一致，具有温升低、耐腐蚀、抗拉强度高及过电压限制效果好等优良特点，产品运行安全可靠。

中压配电系统中，如果变压器为三角形接法，则需加装Z型接地变压器人为引出中性点，以加装中性点非线性接地电阻。

二、一般使用条件：

2.1海拔高度：不超过1500m，高原型需注明；

2.2环境温度：-30℃～+65℃；

2.3相对湿度：不大于95%（25℃）；

2.4安装场所：空气中不含化学腐蚀气体和蒸气，无爆炸性尘埃；

2.5电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）；

2.6适用于：户内、户外；

2.7电阻安装点：用于变压器中性点或发电机中性点。

三、执行标准

GB/T 50064—2014 交流电气装置的过电压保护和绝缘配合设计规范

GB/T 50065—2011 交流电气装置的接地设计规范

DL/T 294.2 发电机灭磁及转子过电压保护装置技术条件

第 2 部分：非线性电阻
      GB6450   干式电力变压器
      GB1208-2006电流互感器
      GB4208-2017外壳防护等级（IP代码）

四、常用规格型号、技术参数

五、产品特点

5.1中性点非线性接地电阻柜具有非线性伏安特性，当电压高于其动作值时呈低电阻，此时系统相当于有效接地，限制了系统中的过电压。在正常工作时呈高阻，系统相当于非有效接地，使系统具有很高的供电可靠性。若发生故障，引发高倍过电压时，中性点电压会同时升高，非线性电阻立即响应导通，将电压限制在设定范围内，系统的过电压应被限制在 2 倍以下。

5.2 当系统发生谐振时，非线性电阻能快速的吸收谐振能量。因过电压被限制在较低水平，所以互感器的特性处于非线性区域，呈高感抗状态而使谐振消失。

5.3 当系统发生单相弧光接地时，非线性电阻及时吸收接地电荷能量，同时限制弧道的回复电压，使接地电流过零后不容易重燃，弧光很快熄灭。

5.4 当发生永久性接地时，非线性电阻保持相电压水平，电阻中流过的电流较小，可维持运行，也可以通过综保装置延时或快速切除。

5.5 电阻柜配置专用监控录波装置，采用7寸液晶触摸屏显示，具有三相电压、零序电压、零序电流越限报警，零序电流超时报警，电阻器红外测温超标报警，三相电压、零序电压、零序电流故障录波，故障追忆，故障记录及波形数据导出功能，其故障记录不低于200次，采用RS485通讯接口可将电阻柜运行数据实时传输至后台监控设备便于运行人员查看。

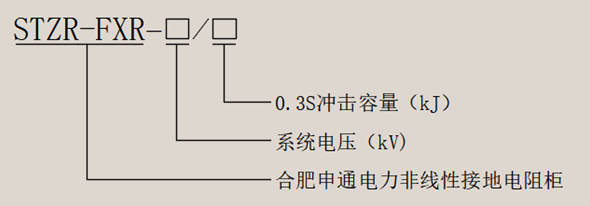

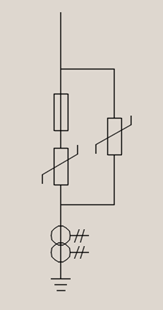

六、设计图标及型号定义
