STQC全电压监测柜
一、概述
STQC系列全电压监测柜装设在3～35kV变电所各级母线上，通过对宽频电压互感器二次信号进行采样、分析，快速准确地识别电网各种故障状态，并发出相应的控制、报警、闭锁指令。用以对电网常见的容易引起跳闸事故的电压越限、PT断线、单相接地、铁磁谐振、雷击或操作过电压、系统谐波等故障进行识别和控制处理，同时针对故障波形录制分析，并能对系统正常运行的相电压和线电压进行实时监测。
该产品采用的双核DSP处理器，同时要求具备上电自检功能。内置SD卡，具备高速AD及FPGA采样和功能强大的数字信号处理能力、快速浮点数运算能力以及大数据存储功能，装置采样信号取自于宽频电压传感器，其频宽达到100MHz，具有很好的频率响应特性，能够采集到电网电压的高频分量，利用DSP高速浮点运算实现信号的快速傅里叶分析，以及我公司独创的电压快速算法，快速计算与分析电力系统的电压信号，及时准确地对电网各种故障状态进行分析，并采取相应的动作报警，达到快速保护电力系统的目的。
该装置配备高清7寸触摸屏可实现人机交互界面进行查询和各种定值的设置。控制器同时具有记录装置的运行过程以及故障时刻或手动录波时的系统电压以及电流波形，最多可以记录200条动作记录以及故障波形。波形记录可通过U盘导出到电脑，利用专用软件进行深入分析。控制器还具备有远程通信和掉电数据保护等功能。
该装置可通过国家级检测中心IV级电磁抗干扰型式试验。同时通讯协议可通过国家级通信及规约检验，确保装置与整个监控系统兼容。
二、适用范围
本装置适用于3kV～35kV各种电压等级，各种出线方式的中性点不接地或中性点经电阻、消弧线圈接地、母线上装有消弧装置（消弧柜）系统，对电力系统常见故障实时监测并录波分析。可广泛用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统。

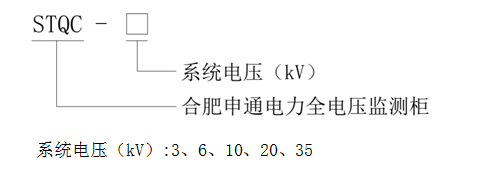

三、型号定义
